Electricista[
Nivel 1]
Lección 1 / Actividad 2
Elementos de la instalación eléctrica residencial.
A) Propósito
de la lección
Identifica los elementos del circuito eléctrico en una instalación
residencial.
B)
Instrucciones de las actividades
I. Inspecciona la instalación eléctrica de una vivienda, e
identifica:
1. Acometida: trayectoria.
2. Trayecto de acometida hacia el medidor.
3. Ubicación de la caja de fusibles.
4. Ubicación del centro de cargas o interruptores
termomagnéticos.
II. Busca y describe las siguientes definiciones expuestas
en la NOM-001-
SEDE vigente:
1. Acometida.
2. Medidor.
3. Caja con switch para fusibles.
4. Centro de cargas.
III. ¿Cuál es la simbología vigente para representar los
siguientes
elementos?
1. Acometida.
2. Medidor eléctrico.
3. Caja con switch para fusibles.
4. Centro de cargas.
IV. Investiga el tipo de servicio contratado en tu vivienda
(voltaje y
potencia).
V. Por inspección visual identifica en tu vivienda la
cantidad y capacidad
de:
1. Fusibles.
2. Interruptores termomagnéticos.

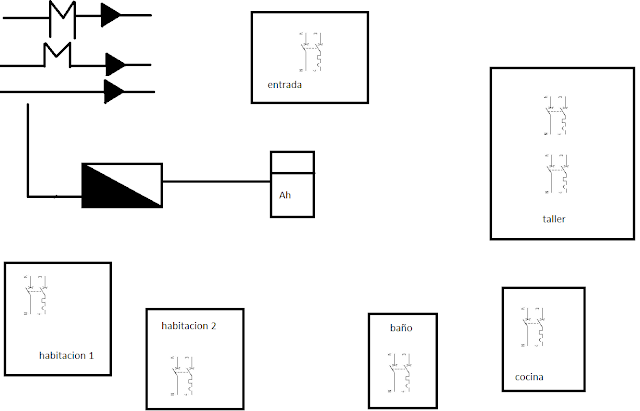

VI. Realiza un dibujo [vista de planta] que muestre la
ubicación de los
elementos de la instalación eléctrica de tu hogar, usa la simbología
que
encontraste en la actividad III.
DESARROLLO
B
1.listo
2.acomedida. Se llama acometida en las instalaciones
eléctricas a la derivación desde la red de distribución de la empresa
suministradora (también llamada de 'servicio eléctrico') hacia la edificación o
propiedad donde se hará uso de la energía eléctrica (normalmente conocido como
'usuario').
Las acometidas en baja tensión (de 0 a 600/1000 V
dependiendo del país) finalizan en la denominada caja general de protección
mientras que las acometidas en alta tensión (a tensión mayor de 600/1000 V)
finalizan en un centro de transformación del usuario, donde se define como el
comienzo de las instalaciones internas o del usuario.123456La capacidad
de la línea de transmisión afecta al tamaño de estas estructuras principales. Por
ejemplo, la estructura de la torre varía directamente según el voltaje
requerido y la capacidad de la línea. Las torres pueden ser postes simples de
madera para las líneas de transmisión pequeñas hasta 46 kilovoltios (kV). Se
emplean estructuras de postes de madera en forma de H, para las líneas de 69 a
231 kV. Se utilizan estructuras de acero independientes, de circuito simple,
para las líneas de 161 kV o más. Es posible tener líneas de transmisión de
hasta 1.000 kV.
Medidor.
es un dispositivo que mide el consumo de energía eléctrica de un circuito o un
servicio eléctrico, siendo éste su objetivo específico. Normalmente están
calibrados en unidades de facturación, siendo la más común el kilovatio-hora
[kWh].
Existen contadores electromecánicos y electrónicos. Los
electromecánicos utilizan bobinados de corriente y de tensión para crear
corrientes parásitas en un disco que, bajo la influencia de los campos
magnéticos, produce un giro que mueve las agujas del cuadrante. Los contadores
electrónicos utilizan convertidores analógico-digitales para hacer la
conversión.
Caja con
switch para fusibles.
La caja general de protección o CGP es una caja de material
aislante que aloja en su interior los elementos de protección de las líneas
generales de alimentación de una instalación eléctrica. La CGP conecta los
puntos de consumo eléctrico o clientes a la red de la empresa distribuidora,
normalmente en baja tensión.
Centro de
cargas.
Un centro de carga es un tablero metálico que contiene una
cantidad determinada de interruptores termomagnéticos, generalmente empleados
para la protección y desconexión de pequeñas cargas eléctricas y alumbrado. En
el caso de que en el tablero se concentre exclusivamente interruptores para
alumbrado, se conoce como "tablero de alumbrado"; si concentra otros
tipos de cargas, se conoce como "tablero de fuerza"; en caso de que
contenga interruptores tanto para fuerza como alumbrado se conocerá como
"tablero de fuerza y alumbrado" o "tablero mixto".
3. acometida
Medidor electrico
Caja con switch para fusibles.
Centro de cargas.
4. Voltaje: 110 V
Potencia.
60 Hz
5.
6 fusibles
7 Interruptores
termomagnéticos.
6.
BIBLIOGRAFIAS
Disculpa, creo que esta mal, tan solo en la numero 4, la potencia no se mide en hertz , se mide en Watts.
ResponderEliminaresta correcto, solo tienes algunos errores como que la potencia se mide en watts y no hertz, tambien tu planta debe de ser mas elaborada.
